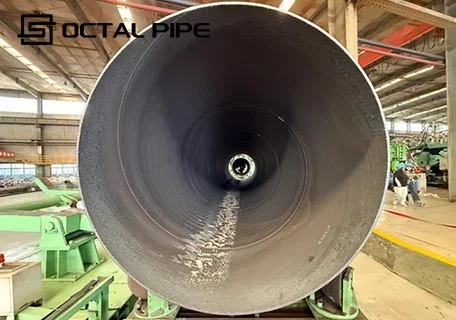

Pipa SSAW Kab
Kelas Baja: API 5L Grade B, X42, X46, X52, X56, X60, X65, X70, X80, X90, X100
Tingkat Spesifikasi Produk: PSL1, PSL2
Range of Thickness: 6mm nganti 25.4mm (kasedhiya disesuaikan)
Tipe Ujung: Ujung miring, Ujung polos
Range of Length: 8.0m nganti 18.5m (26' to 62') utawa disesuaikan
Tutup Perlindungan: Kasedhiya ing plastik utawa wesi
Katon lumahing: Natural, Varnished, lukisan ireng, 3PE, FBE, etc.
Pipa SSAW Kabyaiku pipa -diameter gedhe sing kawangun saka kumparan baja lan dilas nganggo jahitan spiral (heliks) nggunakake las busur submerged.SSAW singkatan dari Spiral Submerged Arc Welded, lan istilah "SSAW pipe tegese" ing pengadaan biasane nuduhake rute manufaktur SAW spiral iki lan kesesuaian kanggo transmisi jarak -dawa lan proyek-OD gedhe.
Pipa SSAW kita kasedhiya ing diameter gedhe (φ508mm nganti φ1626mm) lan kekandelan tembok sing beda-beda, njamin linuwih ing transmisi cairan jarak -dawa. Diprodhuksi selaras karo standar API 5L, ISO, lan ASTM, pipa iki dibangun kanggo nahan tekanan sing ekstrem lan lingkungan sing atos.
Kanthi komitmen kanggo manufaktur presisi, Octal Pipe menehi solusi sing efektif-tanpa ngrusak kualitas, nggawe kita dadi mitra sing dipercaya kanggo kabutuhan pipa sampeyan.
Ringkesan produk

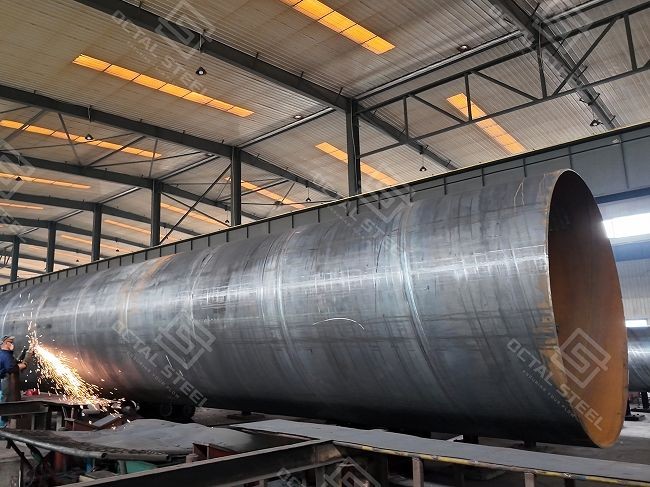

SSAW Welded Steel Pipe, uga dikenal minangka Spiral Submerged Arc Welded Pipe, diprodhuksi nggunakake gulungan baja -kualitas dhuwur minangka bahan baku. Piring baja dibentuk kanthi spiral lan dilas nggunakake teknik las busur terendam kawat ganda otomatis. Cara welding unik iki ngilangake kaku tensile sak proses welding, mesthekake -kualitas welds dhuwur karo kinerja stabil. Pipa SSAW akeh digunakake ing macem-macem proyek pipa, kayata transportasi minyak & gas lan infrastruktur konstruksi.

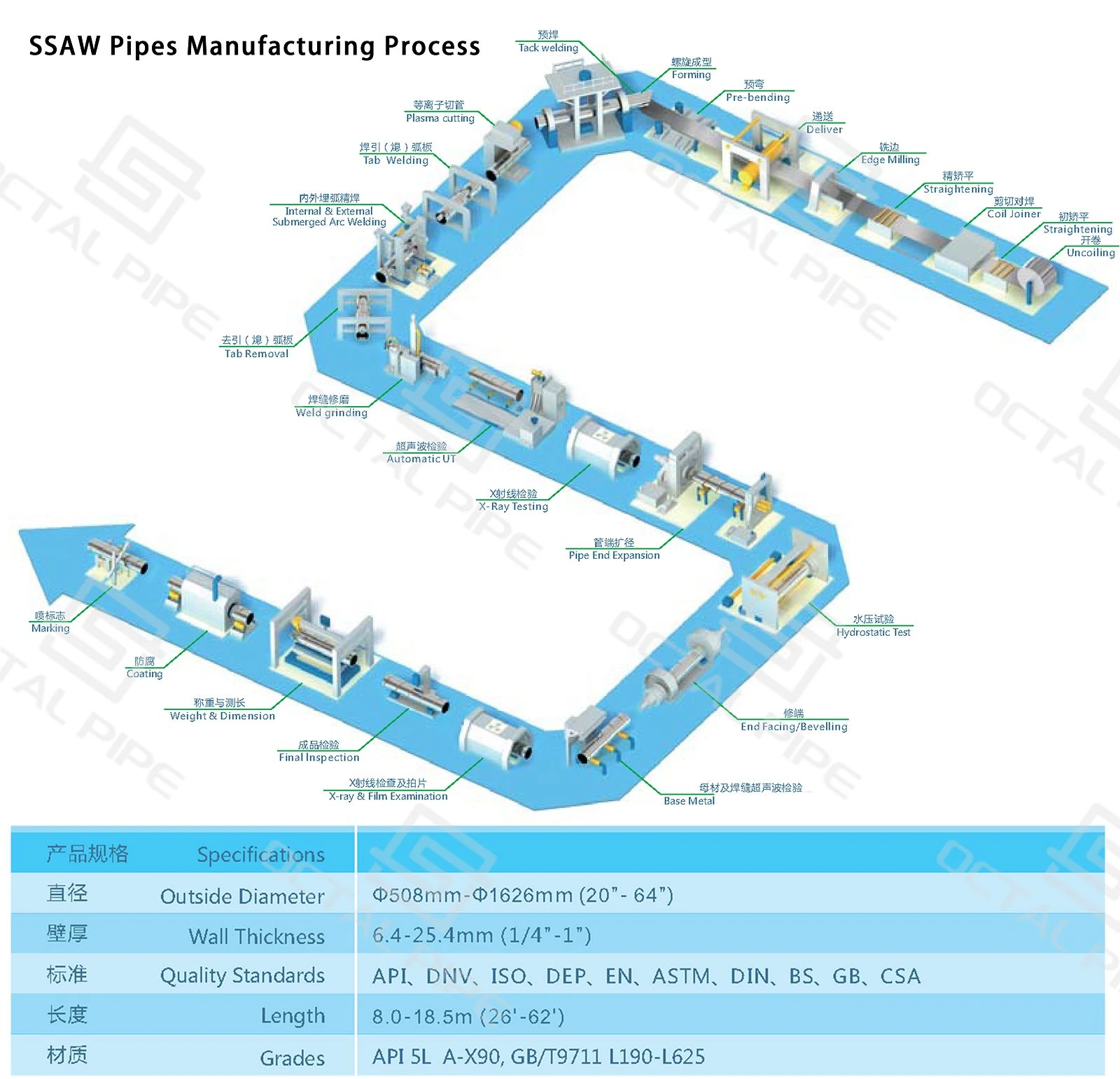

Proses Produksi Pipa sSAW
SSAW Welding (Double{0}}Sided Submerged Arc Welding)
pengelasan SSAWbiasane migunakakepengelasan busur submerged (SAW)kanggo nggawe lapisan spiral karo seng nembus stabil lan kualitas sambungan repeatable, lan akeh garis aplikasi pindho -welding sisih (ID/OD) saben specification project.
Proses manufaktur pipa baja SSAW ngetutake teknik canggih kanggo produksi-dhuwur lan efisien. Langkah-langkah utama kalebu:
- Inspeksi Bahan Baku: Koil baja -kualitas dhuwur, kayata kelas Q235, Q345, lan API 5L, dipriksa kanggo tundhuk karo standar internasional (API, ISO, ASTM, lsp).
- mbentuk: Koil baja kadhemen-dibentuk dadi bentuk spiral kanggo njamin integritas struktur sing optimal.
- Welding: Otomatis dobel -wire submerged arc welding njamin seng nembus las banget lan kekuatan joints.
- Perawatan panas: Pipa ngalami proses perawatan panas (anil utawa normalisasi) kanggo ngilangi stres lan nambah sifat mekanik.
- Testing & Inspeksi: Kalebu mriksa dimensi, inspeksi visual, tes ultrasonik (UT), lan tes hidrostatik kanggo njamin kualitas lan kinerja produk.
- Perawatan lumahing: Lapisan anti-karat kayata 3PE lan FBE ditrapake kanggo nambah daya tahan pipa ing lingkungan sing atos.
Spesifikasi & Rincian Teknis
- Diameter njaba (OD): φ508–φ1626 mm (20"–64")
- Ketebalan Dinding (WT): 6,4–25,4 mm
- dawa: 8.0–18.5 m(26'–62'); potongan khusus -nganti -dawa kasedhiya
- Kelas Bahan:
- API 5L:sasmitaA–X90(PSL1 / PSL2)
- GB/T 9711: L190–L625 (e.g., L245, L290, L320, L360, L415, L450, L485)
- Gelar liyane sing dikarepake kanggo spesifikasi proyek
- Standar sing Didhukung: API 5L, ISO 3183, GB/T 9711, ASTM, EN, BS, DIN, CSA, DNV (standar pipa lepas pantai)
- Manufaktur:Spiral Submerged Arc Welded (SSAW), double -saw (ID/OD), coil-feed with edge milling, automated seam tracking, on-line NDT, test hydrostatic, beveling, and coating line integration
- Akhir Rampung / Lapisan:Plain utawa beveled ends saben standar; njaba3LPE/FBE/epoksi(lapisan internal opsional dening proyek); menehi tandha lan ekspor packing
- Inspeksi & Dokumen:100% hydrotest; UT/RT saben standar utawa ITP; MTCEN 10204 3.1/3.2lan cathetan NDT lengkap kasedhiya
Pipa LSAW vs HSAW (SSAW): Bedane Utama
| Item | LSAW | HSAW (SSAW) |
|---|---|---|
| Jahitan las | Longitudinal (lurus) | Heliks / spiral |
| Input khas | piring | Koil |
| Paling pas | -tekanan panjaluk sing luwih dhuwur/garis kritis (spesifikasi-didorong) | OD gedhe, dawa dawa, biaya-jalur transmisi efisien |
| Penamaan | SAW longitudinal | Helical SAW=SSAW ing panggunaan umum |
Kepiye carane pipa SSAW nangani tekanan?
Kapasitas tekanan yaikuadhedhasar rancangan-.-iku gumantungOD, ketebalan dinding, grade baja (SMYS/tekanan yang diijinkan), faktor desain, tunjangan korosi, lan suhu operasimiturut kode / spek sing ditrapake. Kanggo pipa SSAW / HSAW, integritas tekanan dijamin kanthi ngontroljahitan heliks: panuku biasane nemtokakefull-length las jahitan NDT (UT/RT saben proyek ITP)lan mbutuhake tes hidrostatik yen ditrapake, mula ditampa adhedhasar integritas jahitan sing didokumentasikan lan bukti tes. Aturan praktis ing pengadaan yaiku: yen layanan luwih dhuwur-resiko (luwih dhuwur tekanan, layanan kecut, utawa luwih ketat syarat pemilik), kenceng pesenan inggrade/WT pilihan lan jahitan NDT orane katrangantinimbang ngandelake klaim "kinerja tekanan" umum.
SSAW Welding & Seam Quality Control (Audit Pembeli Apa)
Ing proyek SSAW/HSAW, "lulus/gagal" arang banget babagan klaim kekuatan umum-dadidisiplin nrima jahitan. Para panuku biasane ngunci ing telung item inti, lan iki persis ing ngendi Pipa Octal ngontrol lan bukti.
- Konsistensi jahitan (mbentuk → stabilitas las):Kualitas jahitan heliks diwiwiti sadurunge welding. Yen spiral mbentuk ora stabil, sampeyan ndeleng mengko minangkajahitan wandering, ovality drift, lan profil manik ora rata, kang banjur micu tambahan NDT lan ndandani diskusi. Pipa Octal ngontrol set pembentuk -lan njaga paramèter welding ing jendhela sing ditetepake supaya jahitan tetep konsisten saka pipa pisanan nganti pungkasan ing lot.
- Cakupan NDT sing minangka bukti audit -(dudu "kita nyoba"):Sing dikarepake para panuku yaiku:Apa jahitan heliks dipriksa kanthi dawa? Cara apa, lan apa basis panriman?Pipa Octal alignsCakupan UT/RTlan aturan disposisi (nampa / maneh -test / nolak) kanggo standar ngatur lan project ITP, lan menehi bukti pengawasan minangka bagéan saka release Pack -iki sing ngalangi situs terus titik lan maneh-daur ulang pengawasan.
- Keterlacakan dokumen sing bisa urip ing kasunyatan situs:Akeh penolakan sing kedadeyan sawise pangiriman nalika pipa wis dipentasake lan klien ora bisa rukunpanas/koil → tandha pipa → laporan NDT/hidro → MTC. Octal Pipe ngirimake paket sing bisa dilacak (EN10204 3.1; 3.2 ing panyuwunan) kanthi pemetaan lot, supaya QA bisa ngeculake materi tanpa nguber link sing ilang.
LSAW vs HSAW (SSAW): Endi sing Cocok karo Proyek Sampeyan?
Nalika panuku takon ingprabédan antarane pipa LSAW lan HSAW, Pitakonan nyata ora mung "plate vs coil" - iku jinis jahitan nyuda persetujuan, resiko lapangan, lan jadwal cahya ing specification project.
Beda utama sing mengaruhi persetujuan lan eksekusi situs
| Titik Kaputusan | LSAW (Longitudinal SAW) | HSAW / SSAW (Helical SAW) | Apa Iki Owah-owahan ing Proyek Nyata |
|---|---|---|---|
| Geometri jahitan | sijijahitan longitudinal lurus | sijijahitan heliks terus menerus(spiral) | Jahitan spiral nambah dawa jahitan saben pipa, saengga klien asring fokusjangkoan NDT jahitan lan stabilitas jahitan. |
| Nggawe rute | Plate forming (contone, JCOE / press bending) | Coil spiral mbentuk | Coil-based forming supportsproduksi terus-terusan dawa, asring nambah efisiensi pangiriman kanggo paket OD gedhe. |
| Jendela OD/WT khas | Biasane digunakake ing ngendi spek sing ketat ing WT lan kritis | Asring digunakake kanggotransmisi OD gedhelan dawa -suplai | Kanggo OD padha, pilihan asring mimpin deningriwayat acceptance speclan preferensi pemilik. |
| Fokus diskusi NDT | Pembeli asring takonlengkap -body UT + weld UT/RTadhedhasar spec/ITP | Para panuku asring nandheskehelical jahitan UT / RT orane katrangan, kalibrasi, lan aturan disposisi | Bentenipun ora "luwih testing" nanginging ngendi argumen inspeksi kedadeyan(body vs helical jahitan). |
| Prilaku dimensi & pas -munggah | Kuwat ing kontrol roundness kanggo paket tartamtu; gumantung ing mbentuk rute | Konsistensi apik ing volume mlaku; sudut spiral / mbentuk materi stabilitas | Yen workfront sensitif kanggoovality / straightness, sampeyan ngunci toleransi ing PO preduli saka rute. |
Apa biaya pipa SSAW{0}}efektif?
Kanggo diameter gedhe, SSAW asring biaya-efektif amarga kumparan-basis spiral ndhukung ndhukungproduksi terus-terusan lan throughput stabil, sing biasane nambahimbangan biaya-lead timeing paket -OD gedhe. Nilai nyata biasane ingtotal biaya diinstal, ora diklaim% nyimpen: nalika pangirimanbatched dening akèh / ukuran kanggo cocog workfront, kontraktor nyuda wektu ngurutake, gerakan crane, lan stoppages "ukuran ilang".
Ing umume tender, SSAW dadi "biaya-efektif" nalika ngedhunake total gesekan proyek-kurang gangguan logistik, rilis QA sing luwih lancar, lan kurang gawe maneh situs-tinimbang mung ngandelake rega unit sing luwih murah.
Pipa SSAW ing-Lingkungan Situs Kerja Donya
Pipa SSAW (HSAW) asring ditemtokake nalika tantangan ing papan kerjapenanganan, integritas lapisan, kacepetan pas -, lan ngeculake dokumen, ora mung "kekuwatan pipa." sakaPipa Oktal Kab's tampilan pengadaan, paket SSAW tengen iku siji singtahan kahanan situs karo kurang titik ditahan lan kurang rework, didhukung dening bukti inspeksi sing bisa diaudit.
- Akses sing diwatesi (rute gunung / ROW sempit / angkat winates):
- Masalah papan kerja dudu welding dhewe-ikuwektu alignment: lemah ora rata lan gerakane ngangkat cendhak amplify masalah kayaovality, straightness drift, lan kondisi pungkasan ora konsisten, sing alon pas -munggah lan nambah koreksi paksa. Octal Pipe biasane ndhukung situs kasebut kanthi nguncikontrol dimensi (OD/ovality/straightness) lan end prep (PE/BE)ing ngarep, lan ngirim kanthi identifikasi bundle sing jelas supaya kru ora mbuwang wektu ngurutake ukuran ing ngarep kerja.
- Lemah teles (nyebrang kali / lahan udan / banyu lemah sing dhuwur):
- Nalika nangani lendhut lan nyuda -, rasa lara sing umum yaikukarusakan lapisan lan workload ndandani liburan, sing bisa nundha backfill lan micu pemeriksaan bola-bali. Octal Pipe bisa nyelarasake pesenan karo paket lapisan praktis (nalika ditemtokake) lan nyedhiyakake dokumen rilis sing ndhukung-supaya tim situs ora macet mbuktekake panriman sawise pipa wis dipentasake.
- Panyebaran output sing dhuwur (-konstruksi lapangan / logistik jarak jauh-):
- Produktivitas asring ilang kanggokacepetan release, dudu proyek kacepetan produksi- sing dicekelbundel campuran, link keterlacakan sing ilang, utawa paket inspeksi sing ora peta kanthi resik menyang tandha pipa. Iki ngendi Octal Pipe fokus ing disiplin kiriman: pemisahan lot, tandha cetha, lan paket dokumen sing nyambungake.panas/koil → tandha pipa → bukti inspeksi → MTC, ngurangi QA terus TCTerms sak instalasi.
- Jendela kerja sing cendhak (koridor kutha / shift wengi / ijin -kerja winates):
- Nalika kru mung duwe sawetara jam, sembarang mismatch dadi larang:inkonsistensi bevel, variasi dimensi, utawa ruang lingkup pengawasan sing ora jelascepet dadi mecah / rework lan ora kejawab windows. Para panuku biasane nemtokake kabutuhan sing luwih kenceng-(toleransi, rampung pungkasan, strategi dawa), lan Pipa Octal bisa ngemas pasokan kasebut kanthi cathetan pamriksa sing mbantu ngeculake QA situs tanpa telat.
Pipa sSAW Kaluwihan
| Kaluwihan | Apa sing Diatasi ing Situs (Nyeri Workfront Nyata) | Kepiye Pipa Octal Nyedhiyakake (Kontrol Bisa Diowahi) | Bukti Sampeyan Bisa Njaluk |
|---|---|---|---|
| Integritas Jahitan Sampeyan Bisa Ngeculake | Projects njaluk telat nalikajahitan heliksdadi titik ditahan-tambahan NDT, ora jelas ditampa, diulang maneh. | SAW (ID/OD) dobel -kasedhiya nalika ditemtokake; paramèter las sing dikontrol lan manajemen profil jahitan supaya jahitan spiral tetep stabil -kanggo-lot. | Jahitan lasLaporan UT/RT(saben PO / ITP), kritéria nrima jahitan, rekaman ndandani / disposisi (yen ana). |
| Efisiensi Biaya ing OD Gedhe | Kanggo garis diameter gedhe, panuku kudubiaya-saben-meterkontrol tanpa perdagangan adoh linuwih jadwal. | Pembentukan spiral adhedhasar{0}}coil ndhukung produksi terus-terusan lan output stabil kanggo paket OD gedhe; kumpulan rolling + planning kiriman kanggo cocog urutan construction. | Rolling plan / jadwal kiriman batch; daftar packing miturut ukuran / lot; dhaftar cocog MTO. |
| Jendhela OD/WT Gedhe + Pasokan -Dawa | Produktivitas situs nandhang sangsara nalika dawane ora konsisten utawa nalika OD/WT ora cocog karo prosedur las lan pas -jig. | Kapabilitas OD/WT amba kanthi SRL/DRL lan opsi dawane dipotong -menyang-; pungkasan rampung (PE/BE) didadekake siji karo cara lapangan welding lan dasi -ing rencana. | Rekaman inspeksi dimensi (OD/WT/ovality/straightness), daftar panjang, konfirmasi persiapan-akhir. |
| Coating & Handling Siap | Ing yard nyata, pipo njaluk nyeret, ngangkat, lan pentas;nutupi preian lan tutul -munggahbisa dadi biaya sing didhelikake. | Pilihan lapisan (FBE / 2LPE / 3LPE / 3LPP) diwenehake kanggo syarat proyek; jahitan-kontrol persiyapan permukaan area lan proteksi pungkasan kanggo transportasi lan pementasan. | Laporan inspeksi lapisan, kritéria/asil pangujian liburan (yen dibutuhake), ngemas foto/dhaftar tutup-akhir. |
| Sistem Kualitas Sing Nyuda Titik Tahan | Akeh penolakan kedadeyan sawise pangiriman amargadokumen ora peta menyang tandha pipautawa orane katrangan pengawasan ora cetha. | Traceability sakapanas/koil → tandha pipa → bukti inspeksi → MTC; EN102043.1standar,3.2lan saksi -pihak katelu opsional kanggo spek EPC/operator. | EN 10204 3.1/3.2 MTC, lembar pemetaan traceability, checkpoints ITP, -laporan cap pihak katelu (yen ana). |
| Kompatibilitas Standar kanggo Spesifikasi EPC | EPC asring mbutuhake siji supplier kanggo cocog karo macem-macem spek ing kabeh -standar mismatch nyebabake gawe maneh lan ngirim maneh. | Pasokan selaras karo syarat proyek API/ISO/EN/GB kanthi urutan-by-kejelasan lingkup pesenan (test, coating, ends, docs). | Daftar priksa kepatuhan PO; rencana inspeksi; indeks dokumen standar kanggo submittals. |
Kenapa Pilih Pipa Baja Las SSAW Oktal?
- Manufaktur Lanjut (Peralatan-Kontrol Tingkat):Octal Pipe mlaku produksi SSAW/HSAW ing khususgaris pembentuk spiralkarotandem multi-wire submerged arc welding (SAW)kanggo lapisan helical (ID / OD welding kasedhiya nalika kasebut). Stabilitas jahitan didhukung deninglas online -kemampuan UT/RT jahitan, ngiring deningperalatan uji hidrostatik, CNC mburi beveling / madhep, lan menehi tandha otomatis-dadi sing ditampa ora mung pipa, nanging proses-lot sing didhukung kanthi kontrol sing bisa diukur.
- China-Based Standards & Local Documentation (EPC-Friendly):Minangka pemasok pipa SSAW-berbasis China, Octal Pipe ndhukung syarat proyek ekspor lan domestik kanthi set dokumen lokal-umum nyakupGB/T 9711(pipa line) lanSY/T 5037(pipa las spiral kanggo layanan cairan) yen ditrapake, ditambah -catatan inspeksi sing ditemtokake proyek. We nyedhiyanipaket MTC/dokumen bilingual, traceability akèh cetha (panas / coil → pipe menehi tandha), lan bisa koordinasisaksi -pihak katelu(contone, SGS/BV) yen dibutuhake-nggawe kiriman luwih cepet kanggo review EPC lan luwih lancar kanggo rilis materi ing-situs.
- Paket Rilis Kualitas Jahitan:Jahitan spiral didhukung deningjahitan las NDT (UT/RT per PO/spec)lan tes hidrostatik yen dibutuhake, kanthi laporan sing dikemas kanthi akeh kanggo nyuda titik ditahan QA sawise dikirim.
- Pangiriman Dibangun kanggo Alur Workfront:kiriman kumpulan bisa diatur dening ukuran / akèh lan urutan construction, karo tandha cetha lan dhaftar packing kanggo ngurangi wektu ngurutake situs lan nyilikake "potongan ilang" stoppages.
FAQ
Q: Apa tegese pipa SSAW ing pengadaan pipa baja?
Q: Apa SSAW welding?
P: Apa bedane pipa LSAW lan HSAW?
Q: Apa wangun lengkap pipa SSAW?
Sertifikasi
Sertifikat CE
Sertifikat ISO 9001
Sertifikat API Q1
Sertifikat ABS
Sertifikat AP-5L
Sertifikat API-5CT
| Parameter | Spesifikasi |
|---|---|
| Range OD | 406,4–2540 mm (16"–100") |
| Kekandelan tembok | 6.0–25.4 mm (gumantung OD) |
| dawa | 8–18 m (SRL/DRL), dipotong -nganti-dawa sing kasedhiya |
| Standar | API 5L (PSL1/PSL2), GB/T 9711, SY/T 5037, ASTM A252 (minangka dibutuhake) |
| biji | API 5L Gr.B / X42–X70; GB / T biji saben pesenan |
| mungkasi | PE / BE (Syarat & Permintaan) |
| Coating (Opsional) | FBE / 2LPE / 3LPE / 3LPP |
| Inspeksi & Tes | Jahitan las UT/RT (saben PO/ITP), uji hidrostatik (kaya sing dibutuhake), inspeksi dimensi & visual, EN 10204 3.1 (3.2 opsional) |
